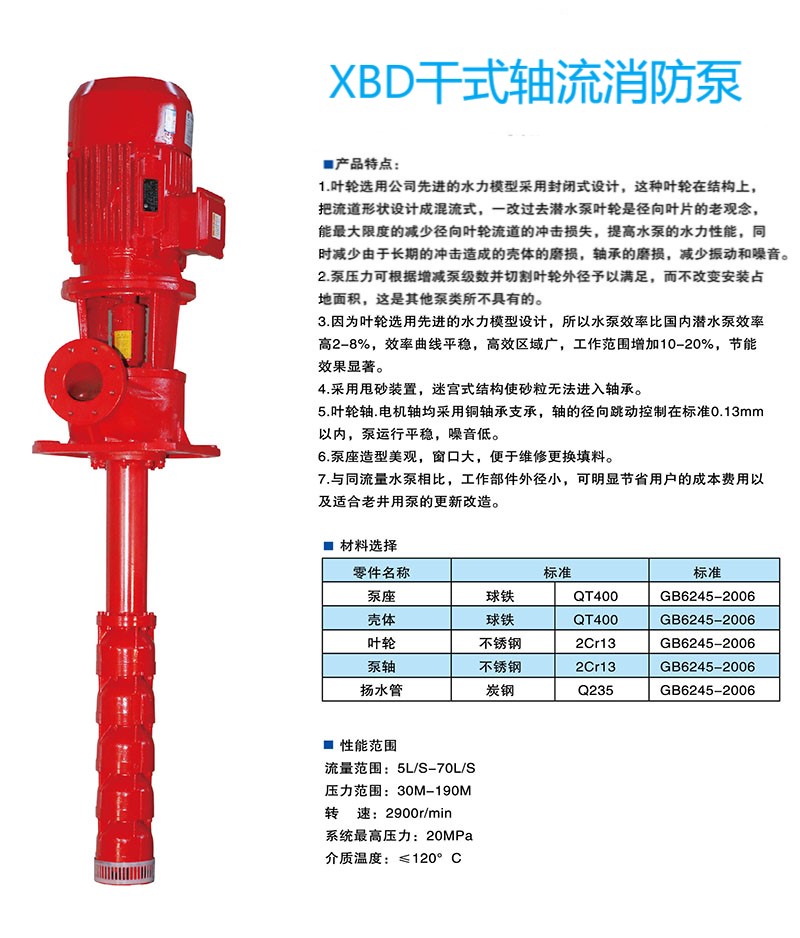

XBD干式轴流消防泵

1、产品简介

干式轴流消防泵组是按照中国最新消防泵最新标准GB6245-2006《消防泵性能要求和试验方法》和美国消防协会标准NFPA20引进开发的消防泵组。产品经中国消防装备质量监督测试中心型式试验，各项性能指标全部达到标准要求，获得消防产品认可证书。

干式长轴消防泵组由多个离心式叶轮和导流壳、扬水管、传动轴、泵座、电动机等部件组成。泵座和电机位于水池上方，电动机的动力通过与扬水管同心的传动轴传递给叶轮轴，从而产生流量和压力。

2、应用范围

轴流消防泵主要用于工矿企业、工程建设、高层大厦等固定消防系统中的消防栓灭火、自动喷淋灭火等消防系统，可供输送不含固体颗粒的清水及化学性质类似于水的介质，又可用于生活、生产共用给水系统及建筑、市政给排水等。

3、轴流消防泵内部结构

a）电机：深井泵专用空心轴电机（YLB型），或实心轴普通立式电机；

b）调整螺母：调节叶轮轴向串量；

c）泵座：承受重载荷，及方便安装填料箱；

d）预润滑丝堵：启动前，通过该处注入清洁水以便润滑水泵内部轴承；

e）上短管（短管乙）：用法兰连接方式，短管上法兰与泵座连接，下法兰与扬水管法兰连接；

f）叶轮轴：2Cr13不锈钢；

g）中壳：流道光滑，减少摩擦阻力，提高效率。材质为：QT450、2Cr13、304、316等；

h）叶轮：与中壳配合设计，高效、工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材质：硅黄铜、QT450、2Cr13、304、316等；

i）中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命长。

j）锥套：把叶轮可靠地固定在叶轮轴上。

k）下壳轴承：铜轴承，油脂填充，长期无故障运行。

l）下壳：将滤水网中的液体以最小的损失均匀地引向叶轮。材质为：QT450、2Cr13、304、316等；

m）滤水网：滤水网长度应适宜，以达最佳状态，并且可以防止大颗粒物体进入水泵；

n）传动轴：高强度碳钢，轴承位置表面镀铬。根据需要，可提供不锈钢材质；

o）扬水管：扬水管可采用螺纹连接方式安装，也可采用法兰连接方式安装。
